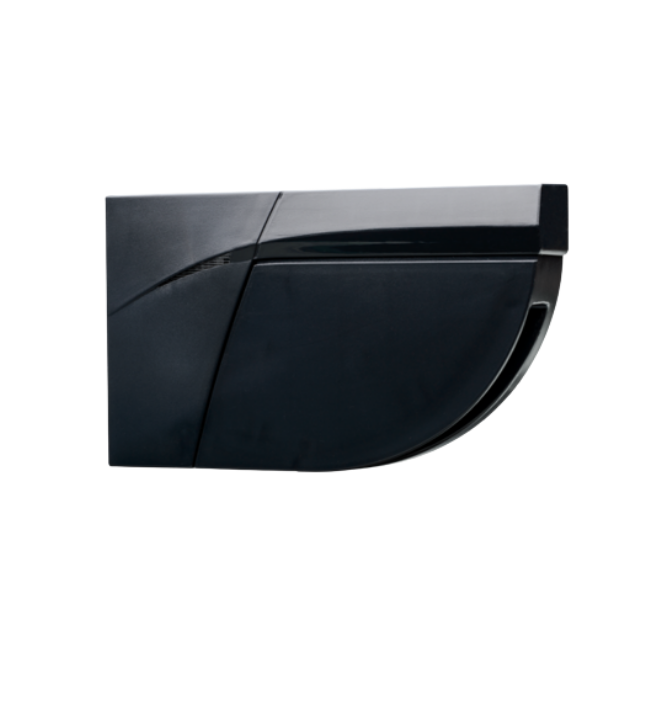

FLATSCAN W rilevatore di sicurezza per finestre automatiche

FLATSCAN W

Categoria:

Rilevatore di sicurezza per finestre automatiche

Il FLATSCAN W è un rilevatore di sicurezza che utilizza la tecnologia LASER (misura del tempo di volo, ToF) e l’analisi dello sfondo per  proteggere le finestre automatiche. Un modulo genera 400 punti di misura per offrire una protezione totale delle mani e delle dita in fase di chiusura.

Grazie alla sua base di montaggio universale, offre una grande facilità e flessibilità di installazione e permette diversi posizionamenti a seconda dell’applicazione e del tipo di finestra.

Il sensore copre la totalità ella finestra, compresi i bordi interni del telaio, fino ad una distanza di 4 metri, garantendo una protezione totale dell’area. Inoltre, come funzione opzionale, è possibile definire uno o più pulsanti per attivare l’apertura o la chiusura della finestra. Le dimensioni dell’area di sicurezza sono definite con un semplice gesto della mano: l’altezza e la larghezza dell’area sono calcolate automaticamente.

CARATTERISTICHE TECNICHE:
– Tecnologia: LASER-scanner, misura del tempo di volo, analisi dello sfondo
– Caratteristiche di emissione: lunghezza d’onda 905 nm; max. uscita impulsi 25 W; Classe 1
– Alimentazione: 12-24 V DC ± 15% (consumo ≤ 2 W)
– Grado di protezione: IP54
– Distanza massima di rilevazione: 4m (diag) con 2% di riflettività
– Dimensioni dell’oggetto rilevato: 2 cm (sulla base dei parametri determinati)
– Numero di tende: 1 (punti di misura: 400)
– Risoluzione angolare: 0,27°
– Angolo di apertura: 108°
– Tempo di risposta tip.: 400 ms
– Uscita: 2 relé elettronici (isolamento galvanizzato – senza polarità)
– Angolo di inclinazione: -2° a +6° (con staffa di montaggio);+2° a +10° (senza staffa di montaggio)
– Dimensioni: 142 mm (L) × 85 mm (A) × 33 mm (P) (telaio di montaggio + 14 mm )
– Gamma di temperatura: -30°C a +60°C in tensione; -10°C a +60°C fuori tensione; 0-95 % senza condensa



RICHIEDI INFORMAZIONI

Prodotti correlati

  • 3H-IR14C/BL sensore infrarossi per porte scorrevoli a norma EN16005

    3H-IR14C/BL

    Leggi tutto

    Sensore infrarossi per porte scorrevoli

    3H-IR14C/BL è un sensore ad infrarossi di attivazione e sicurezza per le porte scorrevoli. Grazie alle sue dimensioni molto contenute e alla facilità di installazione è un sensore molto versatile e adatto a molteplici ambienti. L’area di rilevamento è regolabile con precisione e riduce le false attivazioni delle porte negli ambienti urbani più affollati. CARATTERISTICHE TECNICHE: - Tecnologia: riflessione attiva a infrarossi - Tensione di alimentazione: 12-24 Vcc/Vca ± 10% - Assorbimento di corrente: 40 mA (24 Vcc) - Altezza d’installazione: 3 mt max. - Gamma di temperatura: da -20°C a 60°C - Uscita: sicurezza = contatto relè NA / attivazione = contatto relè NA - Grado di protezione: IP54 - Dimensioni: 210 x 59 x 28,5 mm
  • IXIO INDUS sensore doppia tecnologia apertura e sicurezza per porte automatiche industriali

    IXIO INDUS

    Leggi tutto

    Sensore doppia tecnologia di apertura e presenza per porte automatiche industriali

    IXIO INDUS è un sensore a doppia tecnologia, microonde e infrarossi attivi (2 tende, 24 spot), per un doppio obiettivo: apertura della porta e protezione delle persone sulla soglia. La parte radar rileva ogni movimento in avvicinamento alla porta, mentre la tecnologia a infrarossi registra la presenza di persone e oggetti nell'area vicina alla zona di chiusura della porta stessa. Può essere installato ad un'altezza di 2-4 metri. L'installazione e la configurazione sono rese semplice dalla presenza del display LCD e da 4 spot infrarossi visibili al momento della configurazione per facilitare il posizionamento della prima tenda. CARATTERISTICHE TECNICHE: - Alimentazione: 12-24 Vac / 12-24 Vdc - Campo max. di rilevazione: 4,5 x 2,5 mt (apertura); 3,5 x 0,5 mt (protezione) - Dimensioni: 269x57x58 mm
  • IXIO-DT sensore doppia tecnologia sicurezza e apertura per porte scorrevoli automatiche EN16005/DIN18650

    IXIO-DT

    Leggi tutto

    Sensore doppia tecnologia di sicurezza e apertura per porte scorrevoli automatiche (EN16005/DIN18650)

    IXIO-DT è un sensore a doppia tecnologia che abbina la tecnologia radar per l’apertura della porta alla tecnologia a infrarossi per la protezione degli utenti. Il movimento (apertura e chiusura) è gestito da un radar-doppler a microonde mentre la sicurezza degli utenti è garantita da 2 tende da 24 spot di infrarossi attivi con analisi dello sfondo. Grazie alla monodirezionalità del radar il sensore garantisce un buon risparmio di energia: il ciclo di apertura della porta risulta più breve, riducendo così le dispersioni termiche. La regolazione del VIO-DT è molto semplice grazie alla app di decodifica, alla presenza dello schermo LCD e dei 4 spot visibili a terra per il settaggio dell'angolo della tenda. Altezza di installazione compresa tra 2 e 3,5 mt. CARATTERISTICHE TECNICHE: – Tecnologia: microonde (movimento) e infrarossi (presenza) – Modo di rilevazione: movimento e presenza – Altezza installazione: 2 – 3,5 mt – Alimentazione: 12-24 Vac +/-10%; 12-30 Vdc +/-10% – Certificazione: EN16005:2012; DIN18650-1:2010 Chapter 5.7.4 – Grado di protezione: IP54 – Temperatura di funzionamento: -25°C +55°C; 0-95% umidità relativa, non condensante
  • FLATSCAN SW sensore laser di sicurezza per porte battenti

    FLATSCAN SW

    Leggi tutto

    Sensore laser di sicurezza per porte battenti

    Il FLATSCAN SW utilizza la tecnologia LASER (misura del tempo di volo, ToF) ed è ideale per le porte battenti. Genera 170 punti di misurazione per coprire una protezione completa delle porte e degli utenti. Facile da installare, un solo FLATSCAN SW è sufficiente per coprire tutta la larghezza e l’altezza del battente, oltre alla zona di cesoiamento, indipendentemente dalle sue dimensioni. Grazie al suo design compatto (8,5 x 14,2 cm), può essere utilizzato su porte battenti di qualsiasi misura. Inoltre, risulta molto semplice ed intuitivo da installare. La tecnologia laser garantisce una grande stabilità del sensore, rendendolo indipendente dal tipo di suolo (rete metallica, tappeto assorbente, pavimentazione riflettente, superficie scivolosa) e dall'ambiente circostante. Il FLATSCAN SW protegge la zona di cesoiamento coprendo l'area della cerniera della porta per proteggere mani e dita durante la chiusura: presenta 100 punti, ripartiti su 18° nella zona di cesoiamento. CARATTERISTICHE TECNICHE: - Tecnologia: laser, misura del tempo di volo - Caratteristiche di emissione: Lunghezza d’onda 905 nm; max. uscita impulsi 25 W; Classe 1 - Alimentazione: 12-24V DC ± 15% (consumo ≤ 2 W) - Grado di protezione: IP54 - Distanza massima di rilevazione: 4m (diag) con 2% di riflettività - Angolo di apertura: protezione dell’anta 86°; zona cerniera 18° - Risoluzione angolare: protezione dell’anta 1,23°; zona cerniera 0,18° - Dimensioni dell’oggetto rilevato: protezione dell’anta 10 cm @ 4m; zona cerniera 2 cm @ 4m - Tempo di risposta: protezione dell’anta max 50 ms; zona cerniera : max 90 ms - Uscita: 2 relé elettronici (isolamento galvanizzato - senza polarità) - Angolo regolazione: +2° to +10° (senza la staffa di montaggio) - Temperatura di funzionamento: -30°C +60°C sotto tensione, 0-95 % senza condensa Normative: RoHS 2 2011/65/EU; MD 2006/42/EC; EMC 2014/30/EU; LVD 2014/35/EU EN12978; EN ISO 13849-1Pl “d”/ CAT2; EN 60529; IEC 60825-1; EN 60950-1; EN 61000-6-2; EN61000-6-3; IEC 61496-1; EN 61496-3 ESPE Type 2; EN 62061 SIL 2; DIN 18650-1 Chapter 5.7.4 (testbody CA);EN 16005 Chapter 4.6.8 (testbody CA)
