Colonnette universali linea Dorica
Leggi tutto

BOXX
Leggi tutto
Linea contenitori PORTA CENTRALINE
I contenitori BOXX per centraline di comando, dal design moderno e compatto, prevedono una gamma di versioni
realizzate totalmente in acciaio inox e adattabili ad ogni esigenza.
BOXX - contenitore per montaggio a parete

Lo stesso contenitore può essere montato
a palo, tramite l'apposita staffa, o appoggiato su
basamento (Vedi
scheda prodotto per gli accessori)
BOXX-XL - versione extra-large

La versione extra-large di BOXX è stata realizzata per avere la massima capienza contenitiva così da alloggiare interruttori, dispositivi elettronici e centraline di comando per le automazioni.

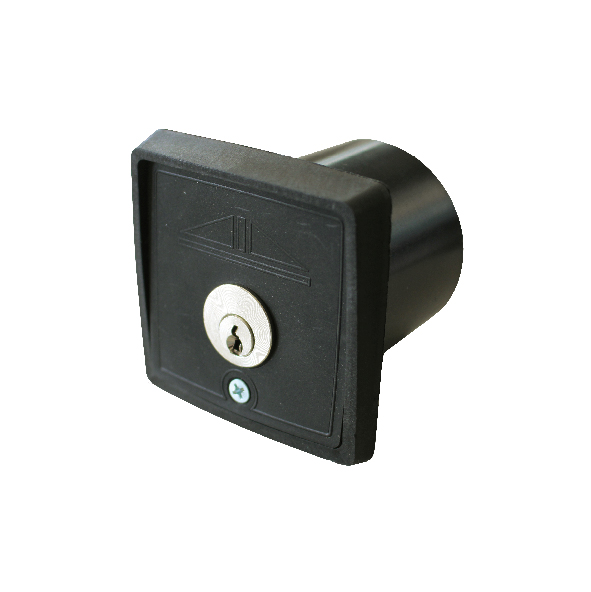

ECO-KEY
Leggi tutto
Selettore a chiave a due contatti
ECO-KEY è un
selettore a chiave da esterno a due contatti.
CARATTERISTICHE TECNICHE:
- Start/Stop
- Materiale: tecnopolimero
- Grado di protezione: IP54
- Temperatura di esercizio: -20°C +55°C
- Assorbimento interruttori: 16A

CONTROLGIR
Leggi tutto
Freni “paracadute” per cancelli scorrevoli in pendenza
La linea CONTROLGIR è indispensabile per la
messa a norma in presenza di cancelli scorrevoli in pendenza ( è necessario che ci sia una cremagliera).
In caso di sblocco del motoriduttore dell’automazione il circuito idraulico interno (regolabile) ha la
funzione di “paracadute”, ovvero di regolare la velocità in discesa per tutta la corsa del cancello. La velocità di funzionamento va regolata appena superiore a quella del motoriduttore per far sì che non interferisca con l’automazione.
La linea CONTROLGIR comprende due prodotti, che si differenziano per l'inclinazione massima.
CONTROLGIR-7
Freno paracadute - inclinazione massima 3,2° (7 Nm)
Dati tecnici:
M (momento resistente necessario): 7 Nm
Passo cremagliera: M4
Peso del cancello: 400 Kg (3920 N)
Inclinazione: 3,2° MAX
Formula:
M [Nm] = P x sinß x 0,032
P = peso del cancello in Newton (9.8N=1Kg)
sinß = seno dell’angolo di inclinazione (ß= inclinazione in gradi)
P = 9.8 x 400kg = 3920 Newton
M = 3920 Newton x sin 3.2 x 0.032 = 7 Nm
CONTROLGIR-30
Freno paracadute - inclinazione massimCaO 1N3T,9R° O(3L0 GNImR)-30
Dati tecnici:
M (momento resistente necessario): 30 Nm
Passo cremagliera: M4
Peso del cancello: 400 Kg (3920 N)
Inclinazione: 13,9° MAX
Formula:
M [Nm] = P x sinß x 0,032
P = peso del cancello in Newton (9.8N=1Kg)
sinß = seno dell’angolo di inclinazione (ß= inclinazione in gradi)
P = 9.8 x 400kg = 3920 Newton
M = 3920 Newton x sin 13.9 x 0.032 = 30 Nm
