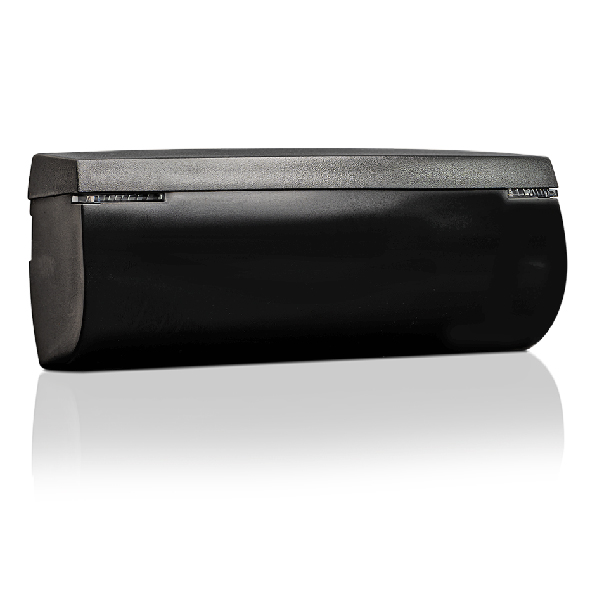

EAGLE ARTEK

Categoria:

Rilevatore di apertura universale a microonde per porte automatiche

Caratteristiche:
Frequenza emessa: 24,15 GHz
Modo di rilevazione: movimento
Altezza di montaggio: da 1,8m a 4m

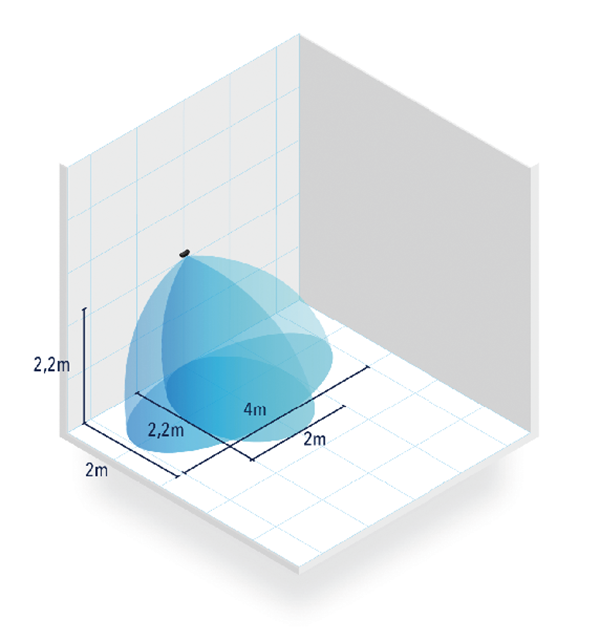

Area max di rilevazione: “larga”: 4×2 m / “stretta”: 2×2,2 m / altezza: 2,2 m
Angoli di inclinazione: da 0° a 90° verticale; da -30° a +30° laterale
Velocità min. di rilevazione: 5cm/s
Tensione di alimentazione**: 12-24V AC ±10% 50-60Hz; 12-24V DC +30% / -10%*
Gamma di temperatura: da -20°C a +55°C
Uscita**: Relè allo stato solido (senza polarità)
Tensione max ai contatti: 30 V AC / 42 V DC
Corrente max ai contatti: 100 mA (resistiva)
Grado di protezione: IP54 (IEC/EN 60529)
Dimensioni: 120mm (L) x 50mm (H) x 50mm (P)



**L’apparecchiatura deve essere alimentata da una sorgente di alimentazione limitata approvata di Classe II SELV. Questo requisito necessita di un doppio isolamento tra le tensioni primarie e l’alimentazione dell’apparecchiatura. La corrente
di alimentazione dev’essere limitata a un massimo di 3A. ** Le sorgenti elettriche esterne devono rispettare dei voltaggi specifici, max 15W e garantire la doppia isolazione dalle tensioni primarie.
