ACTIVE

Categoria:

Bordo sensibile di sicurezza filare

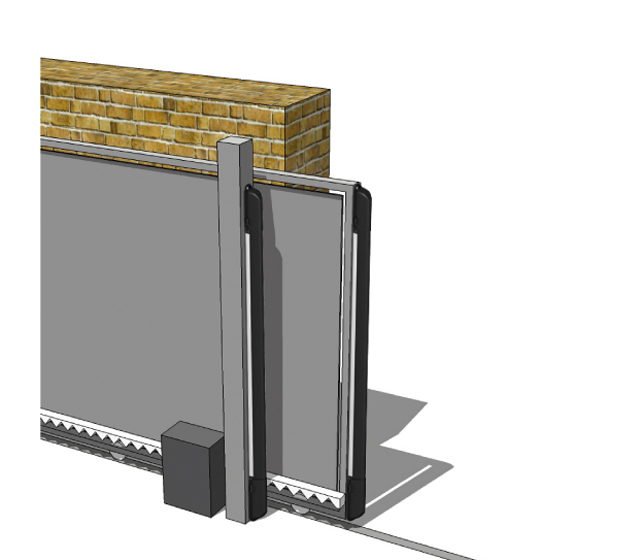

Il bordo sensibile ACTIVE è un dispositivo di sicurezza per cancelli scorrevoli e di protezione per organi in movimento: garantisce la protezione di persone e cose da urti provocati da organi meccanici in movimento come cancelli scorrevoli e porte a chiusura automatica.

Il bordo sensibile, grazie alla sue caratteristiche tecniche, è attivo in tutte le posizioni (comprese le estremità superiori e inferiori) e l’ostacolo viene rilevato su tutta la sua lunghezza: la deformazione della gomma provoca l’intervento del bordo sensibile lungo tutta la sua altezza.

I bordi sensibili sono utilizzati per eliminare il rischio di schiacciamento o di cesoiamento dovuto a porte scorrevoli, cancelli elettrici, paratie mobili e altri sistemi.

Il bordo ACTIVE è facile da installare ed è disponibile nelle dimensioni di 1,50 – 1,70 – 2,00 – 2,50 mt.

DATI TECNICI:
– Tempo di risposta: 0,1 sec;
– Uscita contatto J1: NC oppure 8.2KΩ;
– Portata contatto: 5A-250Vac;
– Temperatura di esercizio: -10°C, 60°C;
– Grado di protezione: IP54;
– Velocità massima rilevamento: 12m/min;
– Tempo recupero deformazione: < 2 sec.

Scopri gli altri bordi sensibili di sicurezza: ACTIVE-R3, bordo di sicurezza radio; CAPTIVE, bordo di sicurezza Crashless (evita l’urto).
