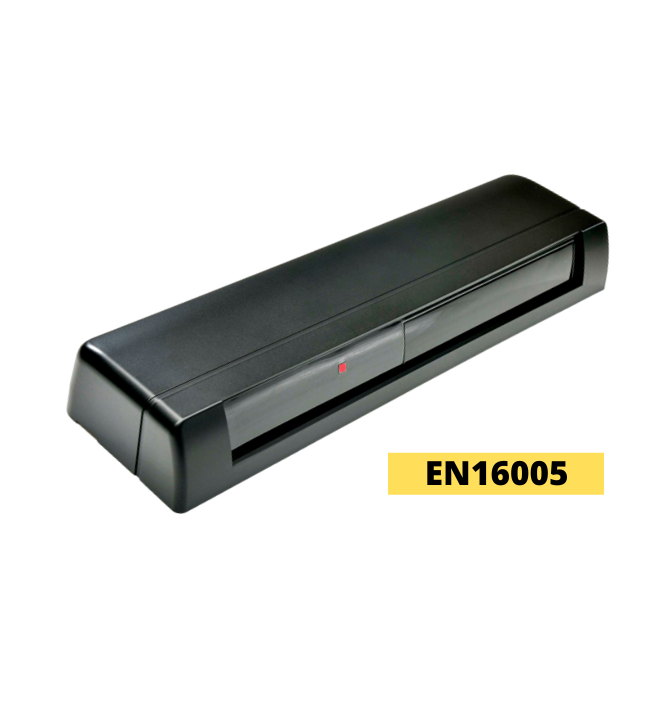

3H-IR14C/BL sensore infrarossi per porte scorrevoli a norma EN16005

3H-IR14C/BL

Categoria:

Sensore infrarossi per porte scorrevoli

3H-IR14C/BL è un sensore ad infrarossi di attivazione e sicurezza per le porte scorrevoli. Grazie alle sue dimensioni molto contenute e alla facilità di installazione è un sensore molto versatile e adatto a molteplici ambienti.

L’area di rilevamento è regolabile con precisione e riduce le false attivazioni delle porte negli ambienti urbani più affollati.

CARATTERISTICHE TECNICHE:
– Tecnologia: riflessione attiva a infrarossi
– Tensione di alimentazione: 12-24 Vcc/Vca ± 10%
– Assorbimento di corrente: 40 mA (24 Vcc)
– Altezza d’installazione: 3 mt max.
– Gamma di temperatura: da -20°C a 60°C
– Uscita: sicurezza = contatto relè NA / attivazione = contatto relè NA
– Grado di protezione: IP54
– Dimensioni: 210 x 59 x 28,5 mm



RICHIEDI INFORMAZIONI
